托辊的类型

时间:2022-09-29     作者:山东中输输送机械有限公司【原创】

  带式输送机主要由输送带、托辊与机架、传动装置、拉紧装置、制动装置、清扫装置及保护装置等部分组成。托辊的作用是支承输送带,使输送带的悬垂度不超过技术上的要求,以保证输送带平稳运行。它的工作状态好坏直接影响输送机运行质量,且数量多,价值约占整机的20%。机架用于安装托辊,机架的类型有吊挂式和落地式,落地式又分为固定式和可拆移动式两种。固定式用于主要运输巷道或永久铺设的地点,可拆移动式用于采区平巷。

  托辊按用途分,有槽形、平形、V形托辊及缓冲托辊、深槽型托辊和调偏托辊等。托辊其制造质量的主要技术指标是运行阻力系数和使用寿命。

  1.槽形托辊

  槽形托辊组一般由三个或三个以上托辊组成,其中刚性三节槽形托辊与串挂三节槽形托辊尤为常见,它用于支承重段输送带。其槽形角一般为30°、35°。各托辊间距一般为1.2m~1.5m。

托辊的类型

  2.平形托辊和V形托辊

  用于支承空段输送带,各托辊间距一般为3 m。V形托辊具有防跑偏作用,一般隔数个平行托辊放置一个V形托辊,槽形角一般为10°。

  3.缓冲托辊

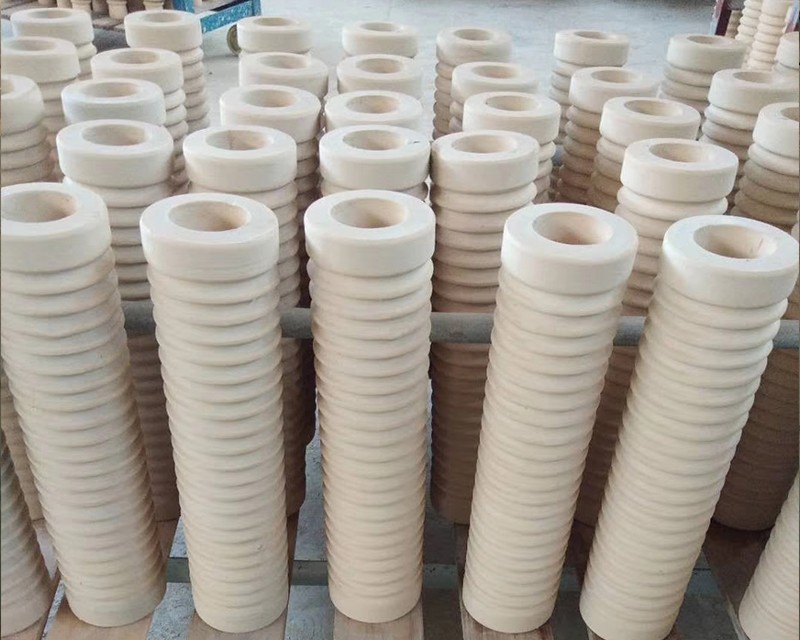

  缓冲托辊装在输送机的装载处,用于缓冲货载对输送带的冲击。与槽形托辊的结构相同,只是在管体外部加装阻燃橡胶圈。

  4.调偏托辊

  调偏托辊是用来防止和纠正输送带跑偏的作用,主要用于固定式输送机。重载段一般每隔10组上托辊放置一组回转式槽形调偏托辊。回空段每隔6~10组下托辊放置一组回转式平形调偏托辊。两种调偏托辊的结构相似,调偏原理相同。当输送带跑偏时,碰撞立辊2,使其带动回转架3及槽形托辊1向运行方向旋转一个角度,输送带给托辊的力F分解成为沿托辊轴线的力F1和垂直于托辊轴线的力F2。而F1的作用使托辊产生一个对输送带的反作用力,F1使输送带回正。
